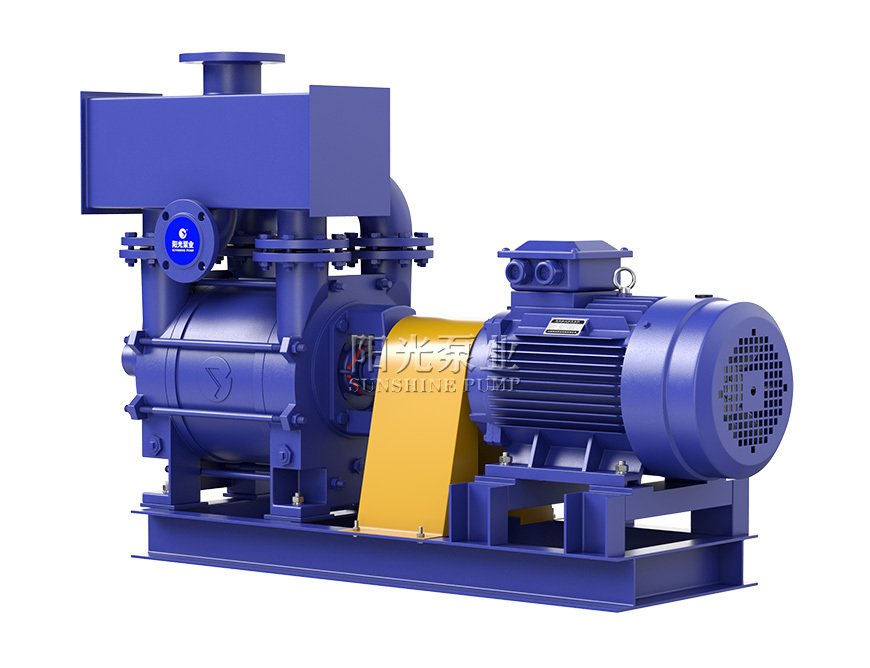

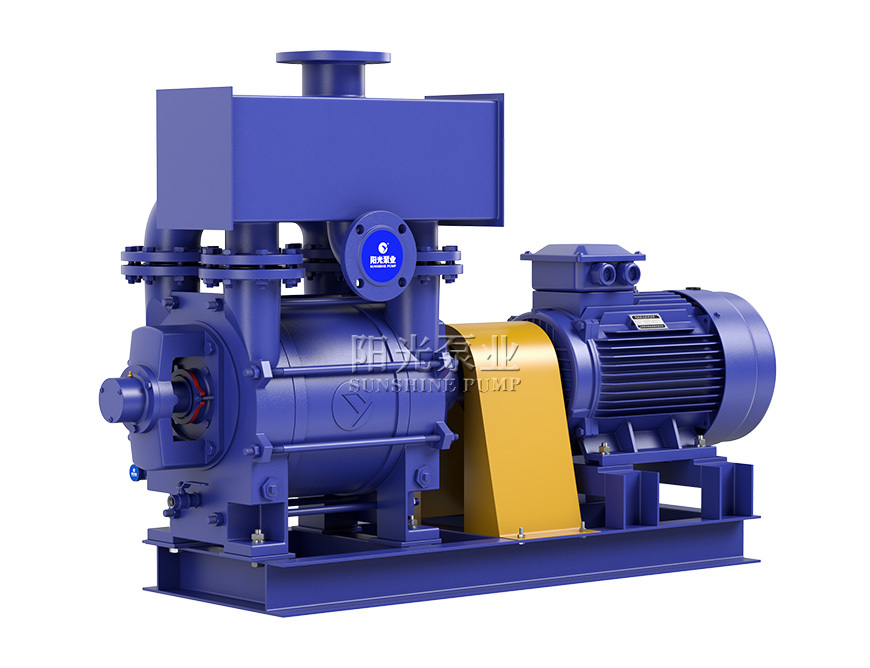

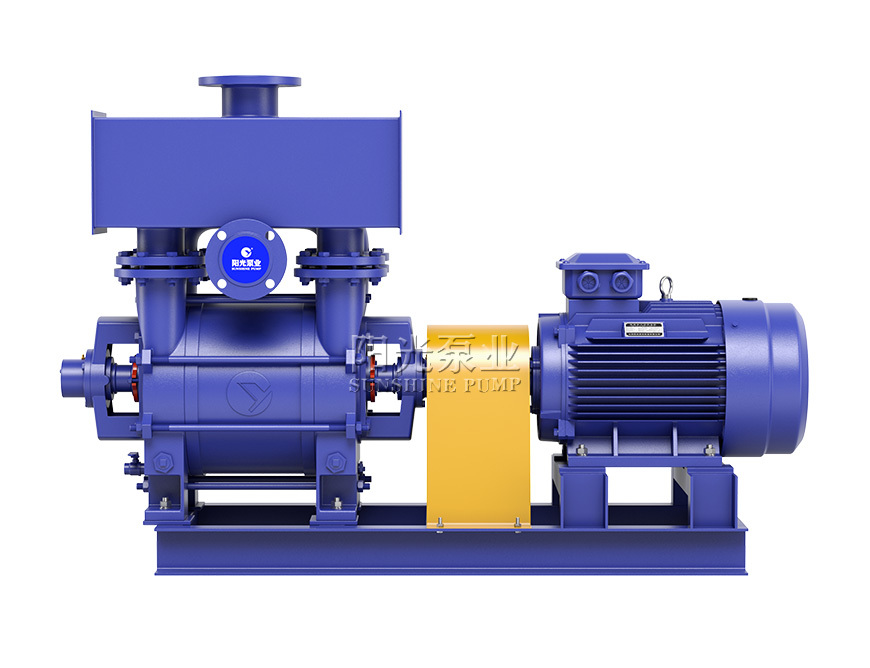

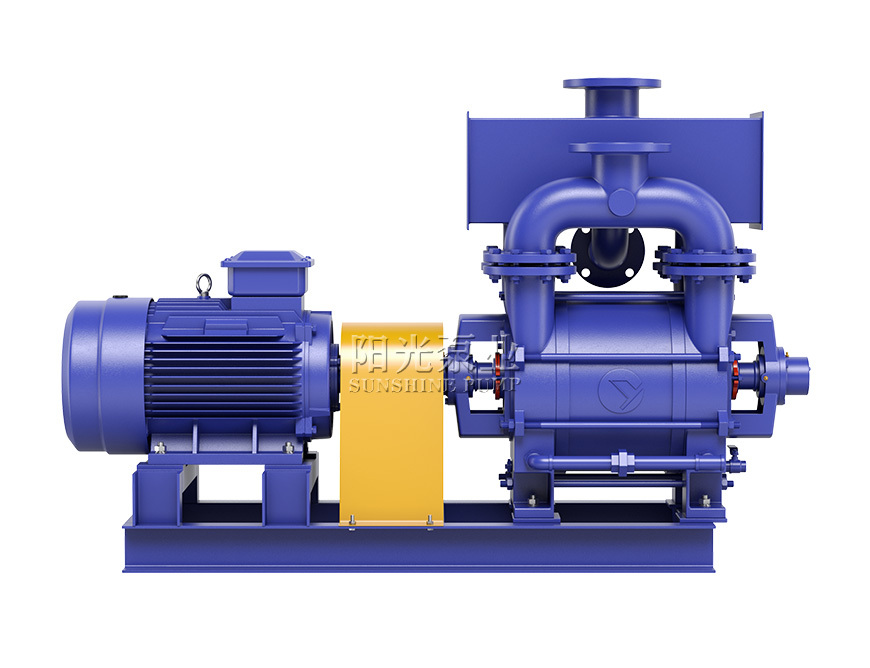

2BE型水環式真空泵

通常用于抽吸不含固體顆粒、不溶于水、無腐蝕性氣體

免費電話 在線咨詢

高級工程師
專業為您選型報價

免費電話，無需話費，輸入立即溝通

撥打電話 在線咨詢

 點擊立刻咨詢

正在呼叫您將接收到 021開頭的回?fù)茈娫?請稍后!

上海陽光泵業提示您：

請輸入正確的手機號碼！

確定

產品簡介

上海陽光泵業2BE系列水環真空及壓縮機，是高效節能產品，通常用于抽吸不含固體顆粒，不溶于水、無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結構材料，亦可用于抽吸腐蝕氣體或以腐蝕液體做工作液。對關鍵部件泵軸、葉輪、分配板等優化了設計，解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體進行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊、抗折彎能力得以根本保證，能適應載荷沖擊波的惡劣工況。?

產品特點

·采用單級單作用的結構形式，具有結構簡單、維修方便、運行可靠、高效節能的優點，并能適應排水量大、載荷沖擊波等惡劣工況。

·自帶氣水分離器，多位置設有吸排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸承兩端壓蓋調整，安裝使用方便、操作簡單。

適用范圍

·廣泛用于造紙、化工、石化、輕工、制藥、食品、建材、電器、洗煤、選礦、化肥等行業。

·在煤炭行業尤其可抽放高度易燃易爆氣體，如瓦斯、甲烷，可設計安裝地面瓦斯抽放站，可配套移動瓦斯抽放系統。

結構圖紙

性能參數

2BEA系列水環式真空泵：

型號	轉速(傳動方式) (r/min)	軸功率 (kW)	電機功率 (kW)	配用電機 (380V)	極限真空度 (mbar)	流量 (m3/h)	流量 (m3/min)
2BEA 102-0	1450（直聯）	5.8	7.5	Y132M-4	33mbar	235	3.9
	1300（皮帶）	5	7.5	Y132M-4	(-0.098MPa)	210	3.5
	1625（皮帶）	6.8	7.5	Y132M-4		270	4.5
	1750（皮帶）	8	11	Y160M-4		290	4.8
2BEA 103-0	1450（直聯）	8.2	11	Y160M-4	33mbar	340	5.7
	1300（皮帶）	7	11	Y160M-4	(-0.098MPa)	300	5
	1625（皮帶）	9.9	15	Y160L-4		385	6.4
	1750（皮帶）	11.1	15	Y160L-4		412	6.9
2BEA 151-0	1450（直聯）	10.8	15	Y160L-4	33mbar	405	6.8
	1100（皮帶）	7.2	11	Y160M-4	(-0.098MPa)	300	5
	1300（皮帶）	9.2	11	Y160M-4		360	6
	1625（皮帶）	13.2	15	Y160L-4		445	7.4
	1750（皮帶）	14.8	18.5	Y180M-4		470	7.8
2BEA 152-0	1450（直聯）	12.5	15	Y160L-4	33mbar	465	7.8
	1100（皮帶）	8.3	11	Y160M-4	(-0.098MPa)	340	5.7
	1300（皮帶）	10.5	15	Y160L-4		415	6.9
	1625（皮帶）	15	18.5	Y180M-4		510	8.5
	1750（皮帶）	17.2	22	Y180L-4		535	8.9
2BEA 153-0	1450（直聯）	16.3	18.5	Y180M-4	33mbar	600	10
	1100（皮帶）	10.6	15	Y160L-4	(-0.098MPa)	445	7.4
	1300（皮帶）	13.6	18.5	Y180M-4		540	9
	1625（皮帶）	19.6	22	Y180L-4		660	11
	1750（皮帶）	22.3	30	Y200L-4		700	11.7
2BEA 202-0	970（直聯）	17	22	Y200L2-6	33mbar	760	12.7
	790（皮帶）	14	18.5	Y180M-4	(-0.098MPa)	590	9.8
	880（皮帶）	16	18.5	Y180M-4		670	11.2
	1100（皮帶）	22	30	Y200L-4		850	14.2
	1170（皮帶）	25	30	Y200L-4		890	14.8
	1300（皮帶）	30	37	Y225S-4		950	15.8
2BEA 203-0	970（直聯）	27	37	Y250M-6	33mbar	1120	18.7
	790（皮帶）	20	30	Y200L-4	(-0.098MPa)	880	14.7
	880（皮帶）	23	30	Y200L-4		1000	16.7
	1100（皮帶）	33	45	Y225M-4		1270	21.2
	1170（皮帶）	37	45	Y225M-4		1320	22
	1300（皮帶）	45	55	Y250M-4		1400	23.3
2BEA 252-0	740（直聯）	38	45	Y280M-8	33mbar	1700	28.3
	558（皮帶）	26	30	Y200L-4	(-0.098MPa)	1200	20
	660（皮帶）	31.8	37	Y225S-4		1500	25
	832（皮帶）	49	55	Y250M-4		1850	30.8
	885（皮帶）	54	75	Y280S-4		2000	33.3
	938（皮帶）	60	75	Y280S-4		2100	35
2BEA 253-0	740（直聯）	54	75	Y315M-8	33mbar	2450	40.8
	560（皮帶）	37	45	Y225M-4	(-0.098MPa)	1750	29.2
	660（皮帶）	45	55	Y250M-4		2140	35.7
	740（皮帶）	54	75	Y280S-4		2450	40.8
	792（皮帶）	60	75	Y280S-4		2560	42.7
	833（皮帶）	68	90	Y280M-4		2700	45
	885（皮帶）	77	90	Y280M-4		2870	47.8
	938（皮帶）	86	110	Y315S-4		3020	50.3
2BEA 303-0	740（直聯）	98	110	Y315L2-8	33mbar	4000	66.7
	590（直聯）	65	75	Y315L2-10	(-0.098MPa)	3200	53.3
	466（皮帶）	48	55	Y250M-4		2500	41.7
	521（皮帶）	54	75	Y280S-4		2800	46.7
	583（皮帶）	64	75	Y280S-4		3100	51.7
	657（皮帶）	78	90	Y280M-4		3580	59.7
	743（皮帶）	99	132	Y315M-4		4000	66.7
2BEA 305-1	740（直聯）	102	132	Y355M1-8	160mbar	4650	77.5
2BEA 306-1	590（直聯）	70	90	Y355M1-10	(-0.085MPa)	3750	62.5
	490（皮帶）	55	75	Y280S-4		3150	52.5
	521（皮帶）	59	75	Y280S-4		3320	55.3
	583（皮帶）	68	90	Y280M-4		3700	61.2
	657（皮帶）	84	110	Y315S-4		4130	68.8
	743（皮帶）	103	132	Y315M-4		4650	77.5
2BEA 353-0	590（直聯）	121	160	Y355L2-10	33mbar	5300	88.3
	390（皮帶）	65	75	Y280S-4	(-0.098MPa)	3580	59.7
	415（皮帶）	70	90	Y280M-4		3700	61.7
	464（皮帶）	81	110	Y315S-4		4100	68.3
	520（皮帶）	97	132	Y315M-4		4620	77
	585（皮帶）	121	160	Y315L1-4		5200	86.7
	620（皮帶）	133	160	Y315L1-4		5500	91.7
	660（皮帶）	152	185	Y315L2-4		5850	97.5
2BEA 355-1	590（直聯）	130	160	Y355L2-10	160mbar	6200	103.3
2BEA 356-1	390（皮帶）	75	90	Y280M-4	(-0.085MPa)	4180	69.7
	435（皮帶）	86	110	Y315S-4		4600	76.7
	464（皮帶）	90	110	Y315S-4		4850	80.8
	520（皮帶）	102	132	Y315M-4		5450	90.8
	555（皮帶）	115	132	Y315M-4		5800	98.3
	585（皮帶）	130	160	Y315L1-4		6100	101.7
	620（皮帶）	145	185	Y315L2-4		6350	105.8
2BEA 403-0	330（皮帶）	97	132	Y315M-4	33mbar	5160	86
	372（皮帶）	110	132	Y315M-4	(-0.098MPa)	5700 6470	95
	420（皮帶）	131	160	Y315L1-4		7380	107.8
	472（皮帶）	160	200	Y315L2-4		8100	123
	530（皮帶）	203	250	Y355M2-4		8600	135
	565（皮帶）	234	280	Y355L1-4			143.3
2BEA 405-1	330（皮帶）	100	132	Y315M-4	160mbar	6000	100
2BEA 406-1	372（皮帶）	118	160	Y315L1-4	(-0.085MPa)	6700	111.7
	420（皮帶）	140	185	Y315L2-4		7500	125
	472（皮帶）	170	200	Y315L2-4		8350	139.2
	530（皮帶）	206	250	Y355M2-4		9450	157.5
	565（皮帶）	235	280	Y355L1-4		10100	168.3

注：

1、性能數據基于進氣溫度20℃，進水溫度15℃。排氣壓力1013hPa，吸入介質為飽和空氣的條件。

2、性能允差：±10%。

3、電機功率為通常采用的配套功率，用戶有特殊要求或作為壓縮機用時，請與上海陽光泵業洽商。

2BEC系列水環式真空泵：

型號	轉速(傳動方式) (r/min)	軸功率 (kW)	電機功率 (kW)	流量 (m3/h)	流量 (m3/min)	極限真空度 (mbar)	泵頭重量 (kg)
2BEC 400	340(皮帶/減速機）	82	110	4850	80.8	160	3275
	390(皮帶/減速機）	95	110	5650	94.2	160	3275
	440(皮帶/減速機）	115	132	6250	104.2	160	3275
	490(皮帶/減速機）	134	160	6900	115	160	3275
	530(皮帶/減速機）	148	185	7470	124.5	160	3275
	570(皮帶/減速機）	167	200	8000	133.3	160	3275
	610(皮帶/減速機）	189	220	8600	143.3	160	3275
2BEC 420	340(皮帶/減速機）	108	132	6650	110.8	160	3720
	390(皮帶/減速機）	132	160	7650	127.5	160	3720
	440(皮帶/減速機）	157	185	8550	142.5	160	3720
	490(皮帶/減速機）	180	200	9400	156.6	160	3720
	530(皮帶/減速機）	204	220	10150	169.2	160	3720
	570(皮帶/減速機）	229	250	10700	178.3	160	3720
	610(皮帶/減速機）	260	315	11600	193.3	160	3720
2BEC 500	260（減速機)	142	160	8700	145	160	6110
	300（減速機)	171	200	10150	169.2	160	6110
	340（減速機)	203	250	11400	190	160	6110
	380（減速機)	238	280	12700	211.7	160	6110
	420（減速機)	277	315	13800	230	160	6110
	470（減速機)	338	400	15500	258.3	160	6110
2BEC 520	260（減速機)	172	200	10700	178.3	160	6740
	300（減速機)	210	250	12300	205	160	6740
	340（減速機)	245	280	14000	233.3	160	6740
	380（減速機)	288	315	15400	256.7	160	6740
	420（減速機)	337	400	16800	280	160	6740
	470（減速機)	412	500	18700	311.7	160	6740
2BEC 600	230（減速機)	205	250	12700	211.7	160	9100
	260（減速機)	243	280	14400	240	160	9100
	290（減速機)	285	315	16000	266.7	160	9100
	320（減速機)	322	355	17500	291.7	160	9100
	350（減速機)	365	450	19000	316.7	160	9100
	400（減速機)	465	560	21600	360	160	9100
2BEC 620	230（減速機)	250	280	15600	260	160	10700
	260（減速機)	300	355	17700	295	160	10700
	290（減速機)	340	400	19500	325	160	10700
	320（減速機)	390	450	21300	355	160	10700
	350（減速機)	450	500	23200	386.7	160	10700
	400（減速機)	570	630	26200	436.7	160	10700
2BEC 670	210（減速機)	280	315	18300	305	160	12700
	240（減速機)	350	400	20400	340	160	12700
	270（減速機)	415	450	23160	386	160	12700
	300（減速機)	465	560	25500	425	160	12700
	320（減速機)	523	630	27000	450	160	12700
	330（減速機)	545	630	27720	462	160	12700
	370（減速機)	670	800	30960	516	160	12700
2BEC 720	190（減速機)	345	400	21900	365	160	15700
	210（減速機)	395	450	24300	405	160	15700
	240（減速機)	475	560	27480	458	160	15700
	270（減速機)	550	630	30540	509	160	15700
	300（減速機)	642	710	33780	563	160	15700
	340（減速機)	795	900	38100	635	160	15700
